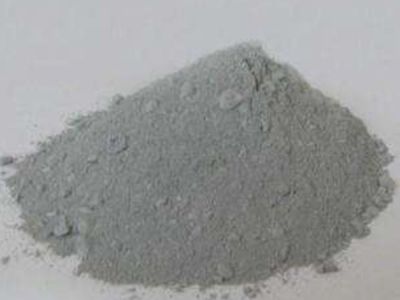

剛玉澆注料是采用Al2O3含量大于90%，以剛玉為主晶相的耐火制品并配入適量的分散劑、促凝劑、不銹鋼纖維、按嚴格的配方復(fù)合而成。剛玉澆注料具有高溫強度好、耐磨抗沖刷、高導(dǎo)熱、抗熱震、耐腐蝕、密封性好、速凝早等。

剛玉澆注料以剛玉為骨料和粉料外加些結(jié)合劑所制備的耐火澆注料。剛玉澆注料具有比高鋁耐火澆注料和莫來石耐火澆注料更高的機械強度和抗磨蝕等性能，但抗熱震性能稍差些。主要用做鍋爐、高爐熱風(fēng)爐、加熱爐、陶瓷窯爐等各種窯爐的內(nèi)襯材料。

剛玉澆注料應(yīng)用

剛玉澆注料主要用做鍋爐、高爐熱風(fēng)爐、加熱爐、陶瓷窯爐等各種窯爐的內(nèi)襯材料。

理化指標

注意事項

剛玉澆注料初期熱啟動的時候在450℃之前為的是便于溫度控制可選用木材、油煤氣或者電進行加熱，450℃之后可以用煤氣加熱。在450℃之前定要嚴格的控制升溫速率，不然會直接影響到剛玉澆注料的使用壽命。

施工工藝

1.剛玉澆注料的包裝：它的包裝采用塑料編織袋，結(jié)合劑是由小塑料袋，每袋50kg。
　　
　　   2.剛玉澆注料的攪拌：攪拌的話用強制式攪拌機來拌料，以每袋為單位來進行攪拌，根據(jù)濕度的高低來升或降溫來進行調(diào)整濕度，用來滿足剛玉澆注料施工的濕度要求。
　　
　　   3.攪拌方法：先將耐火集料、結(jié)合劑都放到強制式攪拌機中，然后把干料干拌2min，等材料顏色統(tǒng)后再加水攪拌3-5min到材料顏色均勻的時候就能投入使用。攪拌好的澆注料要易于成團并且不漏。
　　
　　   4.剛玉澆注料加水量：耐火材料重量的6-8%，就是100kg高強耐磨可塑料加水6-8kg，可根據(jù)天氣溫度進行調(diào)整，用水需要是干凈的飲用水。
　　
　　   5.剛玉澆注料加水攪拌以后定要在30min之內(nèi)施工完畢，禁止返料攪拌和二次加水攪拌施工。
　　
　　   6.剛玉澆注料的振搗：澆注料要用插入式振動器或者平板式振動器進行澆注施工。每層澆注高度不能超過400毫米，不能在每個部位長時間振動以防止材料的顆粒分或者模板移位。不能手工振搗！
　　
　　   7.剛玉澆注料施工時要連續(xù)的進行，在上層澆注料初凝前，要把下層澆注料澆筑完畢。
　　
　　   8.剛玉澆注料的掩護和脫模：澆注結(jié)束后自然養(yǎng)護24小時后就能脫模。養(yǎng)護時不能澆水，養(yǎng)護的溫度為5-35℃。
