莫來石澆注料

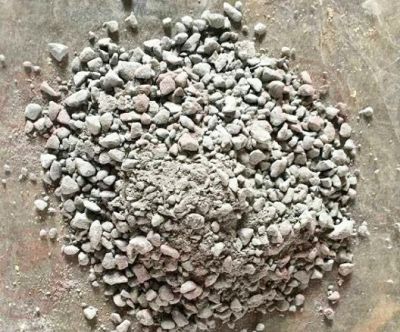

高強莫來石澆注料用于回轉窯前窯口、高溫級下料管、三次風管、三次風閥等一些要害部位。在使用過程中應注意以下幾個方面：

1、努力提高窯系統運轉率

運轉率表征了生產是否正常，操作是否精細與穩(wěn)定，故障開停機次數多少等一系列問題。預分解窯生產線耐火材料怕開停窯，尤其窯口澆注料是開停窯的受害部位，窯連續(xù)運轉率越高，澆注料壽命越長。一旦出現預熱器堵塞等異常故障，窯口內襯表面溫度將在10多小時內從1 400 ℃左右降低到100～200 ℃，故障排除后，又急劇升溫到正常溫度，如此強烈的冷熱交替反復進行，澆注體高溫組織結構遭到破壞，易炸裂剝落，對使用壽命產生了大的影響。

2、高強莫來石澆注料的加水量

水硬性澆注料須要依靠水和結合劑拌合，產生必要的初始強度成型和流動。反過來說，水和結合劑的量只要能達到這個目的就行了，用水量須盡量少加，能滿足各種部位施工流動度即可。當襯體經受高溫烘烤后，就會產生能承受工況溫度的高溫燒結強度。

3、高度重視攪拌均化過程

此工作重要性主要體現在：一是耐火材料在高溫狀態(tài)下，會生成一定的礦物相，是襯料內部各元素化學反應的結果，各種高溫性能需依靠礦物相及其均化程度，同理，也只有原材料中的各組分均勻才有利于其反應和礦物相的生成;二是結合劑及其水只有均勻地分散開來，均勻地包裹在材料顆粒的表面，才能使其凝結得更緊密更牢固。

高強莫來石澆注料的施工工序：專人負責管理，使用強制式攪拌機攪拌，一次不超過300 kg，全部澆注料包括小袋倒入后再攪拌，杜絕邊攪邊倒料的事情發(fā)生;干拌2min左右或肉眼觀察澆注料色彩混均勻后，先快速加入70%～80%的用水量，待攪拌均勻后視水分大小，緩緩加入不足的水繼續(xù)攪拌，總攪拌時間控制在5 min以內，避免久拌，以確保澆注料有良好的流動塑性，不產生初凝。拌合好的料一次性放出來，避免出現邊拌邊放的馬拉松式施工，同時也為下一次拌料準備工作騰出時間。

4、合理選擇和使用好窯口護鐵

此工作的主要目的就是為了有效地保護好窯口筒體，保護好了窯口筒體也就保證了澆注料使用環(huán)境的維護，進而提高了整體窯襯的使用壽命。因此，很多時候窯口澆注料老出問題，并不一定是澆注料本身質量的原因，可能是機械、操作等方面出了問題，需要系統性地分析和查找問題的根源所在，總的出發(fā)點就是在正常工況下窯口筒體溫度越低越好。

5、檢修施工時各項工序的相互銜接是關鍵

舊窯口澆注料清理較為耗力耗時，須耐心地清理干凈，以保證錨固釘能按需要布置焊接，以及澆注料與筒體貼緊。錨固釘選用“∪”字底的“Y”型，這樣的話，只要焊工責任心到位，焊牢固就沒問題了，還可有效地避免兩個支撐拐角燒紅受損。膨脹縫留設按澆注料線膨脹變化率仔細核算，并結合實踐經驗而定，原則上留設的點和量宜少不宜多，以減少高溫熱氣流鉆空隙的幾率，所有錨固釘都纏繞黑膠布來補償其膨脹空間。拌料均勻，保證澆注料不分層，且隨拌隨用，杜絕已拌好的澆注料長時間滯留不用。
